中堀り打撃工法

スパイラルオーガを既製くいの内部に通し、先端部をオーガで掘削しながら所定の深さまで圧入あるいは軽打により貫入させた後、所定の支持力が得られるように油圧ハンマで打ち込む工法です。

工法の手順

セメントミルク工法

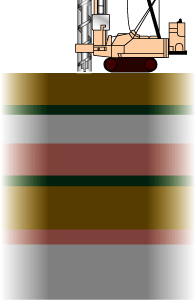

(1)エアーを吐出し、スパイラルオーガで掘削・排土しながら杭を沈設させる。

セメントミルク工法

(2)支持層の手前まで杭を沈設させ、杭中空部のオーガスクリューを引き上げる。

セメントミルク工法

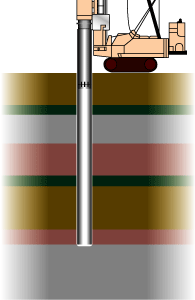

(3)油圧ハンマで打撃を与え、杭先端を支持層に打ち込み支持力を確認する。

セメントミルク工法

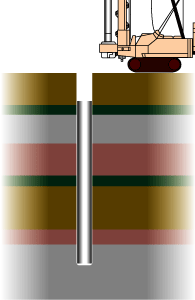

(4)施工完了後、杭頭レベルを確認する。
