HybridニーディングⅡ工法

HybridニーディングⅡ工法は、特殊形状の杭を用いることなく、支持力と施工管理を強化した高支持力杭工法です。また、施工工程に新しい品質管理手法を取り入れ、施工管理を強化しました。これまで以上にコストパフォーマンスの高い環境にも配慮した基礎杭をご提供いたします。

プリント用認定書（砂質地盤）

プリント用認定書（礫質地盤）

工法の手順

HybridニーディングⅡ工法

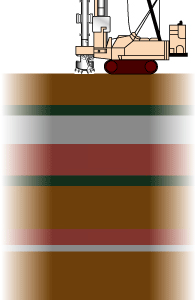

(1)攪拌バー・練り付けドラムを備えた特殊ロッド及び屈折した2本のアームを有する特殊オーガーヘッドを用いて、適宣掘採水を注入し孔内を攪拌し、練り付けドラムで泥土を孔壁に練り付けながら、根固め部上端深度まで掘削・反復する。

HybridニーディングⅡ工法

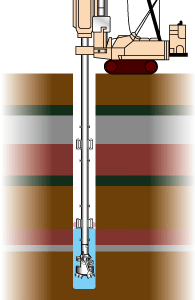

(2)根固め部の区間に根固め液を注入し、所定の方法で混合・攪拌しながら、根固め球根部を築造する。

HybridニーディングⅡ工法

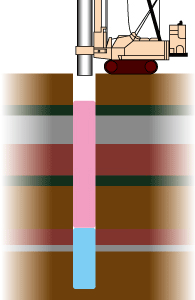

(3)掘削孔に杭周固定液を注入し、孔内を混合・攪拌しながら掘削ロッドを引き上げる。

HybridニーディングⅡ工法

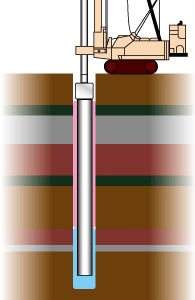

(4)そこへ、杭の鉛直度を直角2方向より確認しながら杭を建て込み、自重沈設する。

HybridニーディングⅡ工法

(5)圧入及び回転沈設により、杭を支持層へ定着させる。施工完了後、杭頭レベルを確認する。

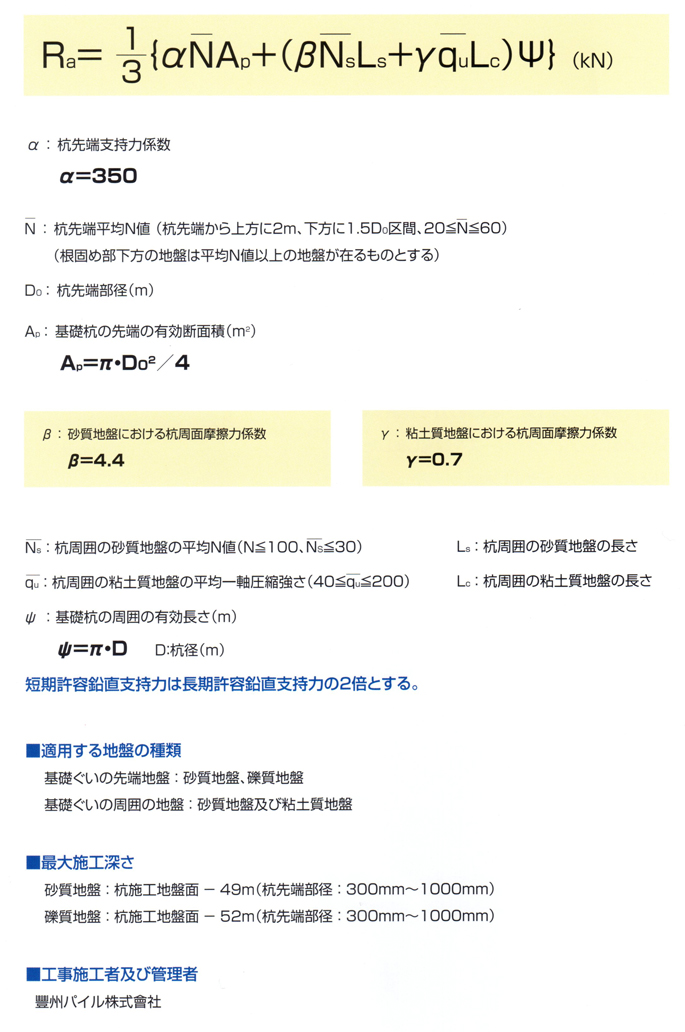

許容支持力算定式
